L'Esquire non funziona più

[raudskij]

ho fatto un casino.
visto che avevo un po' di condensatori e vari pot per progetti precedenti, e visto che ho preso un dimarzio true velvet a pochi euro, ho deciso di provare a montare il pickup alla tastiera alla mia esquire.
Ho usato lo schema classico preso da s. duncan (http://cdn.seymourduncan.com/pdfs/support/schematics/standard_tele.pdf) , con i pot da 250 e un orange drops da 0.47, ma dopo avere montato i due pups, quello al ponte (fralin blues special) non funziona più, mentre quello alla tastiera sì, anche nella posizione di mezzo.
temendo di avere rotto nel montaggio i fili del pup al ponte, ho saldato il filo del fralin blues special sul selettore nella posizione da tastiera , con il risultato che il blues special funziona in entrambe le posizioni mentre quello alla tastiera non più.

volume e tono funzionano perfettamente
cosa dite, ho rotto  il selettore?


[Guest Alucard]

Fai una foto del pasticcio che vediamo di aiutarti :)

[raudskij]

scusa, ho letto solo adesso, stasera la faccio.

[raudskij]

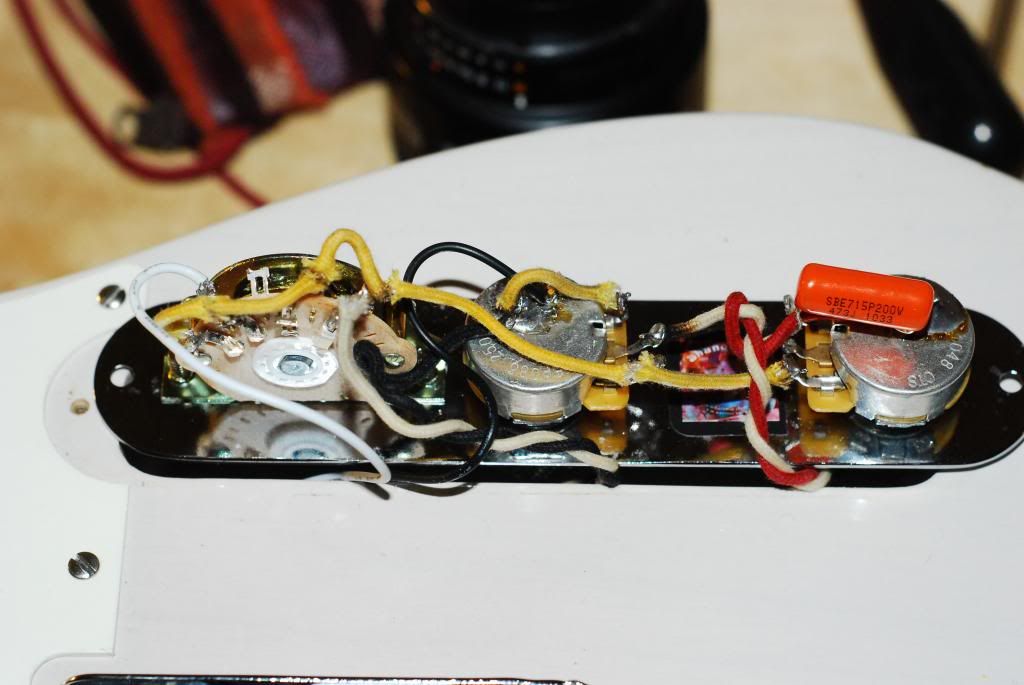

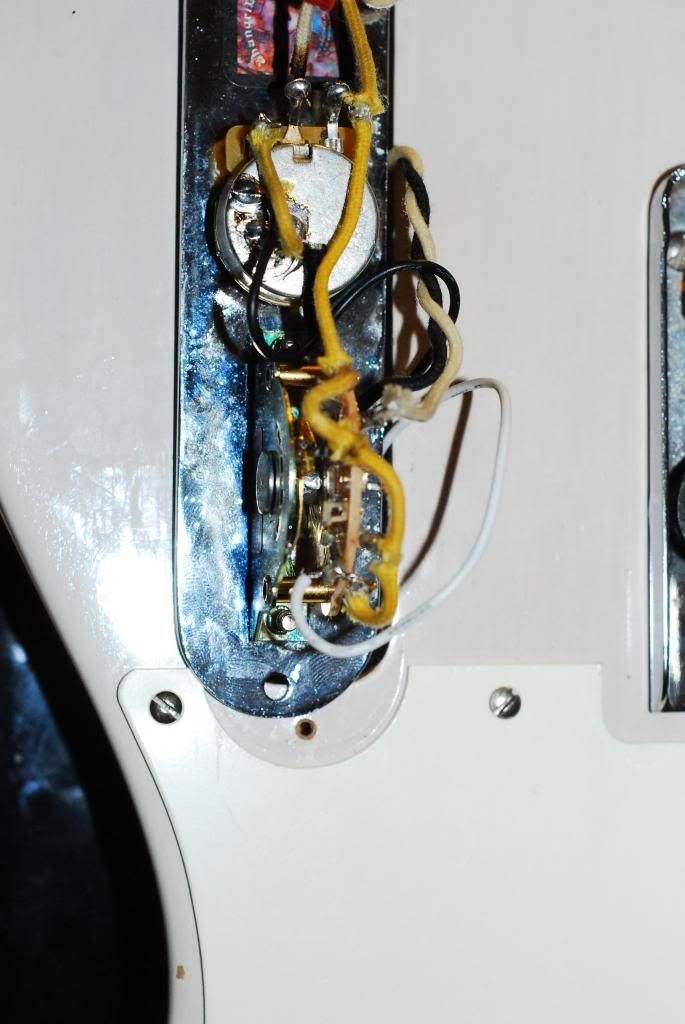

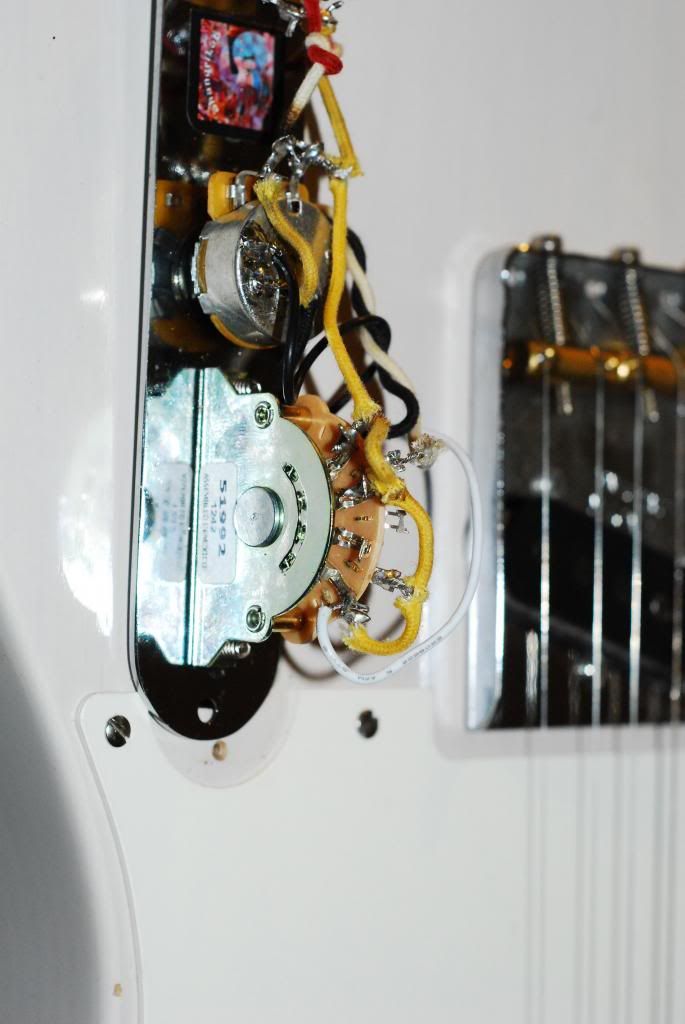

ecco le foto!

[Guest Alucard]

Ok torno fra poco sto al lavoro, controlla se sullo swtich hai fatto uguale



[Guest Alucard]

Sicuro di aver seguito bene lo schema almeno di SD? quei collegamenti sul selettore non mi sembrano corretti ma potrei sbagliarmi dalle foto non capisco bene... controlla se i fili bianchi (gli hot dei PU) sono montati sulle linguette "giuste" del selettore...cmq entrambi gli schemi sono corretti...fai una cosa al limite rifai i collegamenti come nello schema che ti ho inviato e monta solo un primo PU e poi ggiungi il secondo :)

[raudskij]

ho ricontrollato, il collegamento tipo SD è seguito a puntino, ieri ho rifatto anche un paio di volte le saldature.

sono tornato adesso, domani proverò a fare il collegamento che dici tu.

mille grazie!

[Guest massy]

potresti aver sciolto un po la plastica del selettore attorno alle linguette dove si saldano i capi del filo...la linguetta potrebbe essersi mossa di conseguenza e quindi, non far più contatto nelle posizioni che rilevi come mute.

E' solo un'ipotesi, ma essendomi capitata, la prendo in considerazione

[raudskij]

beh, francamente mi sembra un'ipotesi verosimile :-(

proverò a vedere stasera, mille grazie del suggerimento
