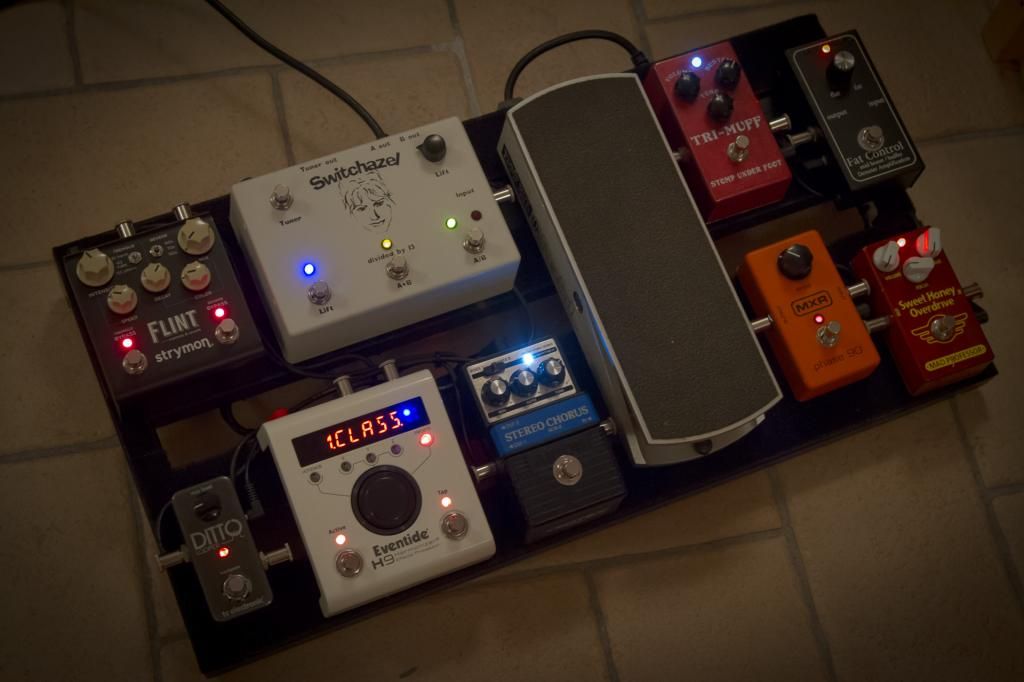

Inviato Settembre 17, 201411 anni comment_361909 Ecco la versione appena cablata e alimentata se pur non ancora definitiva. La board è abbastanza semplice con la sezione DRY a destra del pedale (Muff e Phaser abbastanza intercambiabili con altri pedali a seconda delle esigenze) e quella wet a sinistra. Alcuni dettagli: la catena inizia con un mid-boost/buffer e finisce con un clean-boost/buffer quindi i buffers "rinforzano" il segnale in ingresso prima di attraversare la board e di nuovo subito prima del percorso board-amplificatore realizzato con cavi lunghi da 5mt. Il mid-boost a inizio catena lavora appunto sui medi donando tanta ciccia e sustain al suono (perfetto per il p.u. al ponte delle strato) senza però innalzare i livelli del segnale e rischiare così di mandare in over-load il resto della catena (per lo stesso motivo i pedali di gain sono livellati appena sopra lo unity gain) Con il linear clean-boost alla fine invece (LIFT Divided by 13) si è liberi di dosare a piacimento i dB in uscita ed andare ad innalzare il volume generale pilotando l'ingresso dell'ampli in maniera perfetta. Il pedale volume al centro non è definitivo ed è ancora oggetto di sperimentazione.. le possibilità di utilizzo sono: [1] volume generale post-gain [2] volume del click channel del /13 per dosarne l'ingresso in blend con il clean channel [3] EXP Pedal per Eventide H9 [4] controllo parallel MIX dinamico per H9 (sto investigando..). Per l'alimentazione invece ci sono una voodoo lab PP2+ e una Digital piazzate sotto.. Wha (quando serve) fuori pedaliera alimentato a pila (ho avuto direttive "dall'alto"...) - mancano un paio di AUX Switch per H9 che sto preparando e manca un tuner... ma per ora uso quello di H9. Thats'all folks.. grazie per l'attenzione, le vostre opinioni ed i suggerimenti sono sempre bene accetti.. ciao! Edit: Dimenticavo di dire che il Phase90 non è stock ma ha 2 mod... la R28 e il "vero" true-bypass realizzate da me quando avevo tempo e voglia di dedicarmi a queste cose. Puntualizzo sul true-bypass che sebbene a pedale disalimentato l'MXR stock faccia passare il segnale lasciando supporre un classico true-bypass in realtà il segnale in ingresso risulta sdoppiato in 2 rami dei quali uno va diretto all'uscita e l'altro rimane linkato all'ingresso del circuito creando inutili (e perfettamente udibili) danni al segnale. L'installazione di uno switch full true-bypass purtroppo in questo pedale richiede l'asportazione di parte della scheda per fare spazio... allego una foto per chiunque si volesse cimentare ciao. https://www.dropbox....AG0220.jpg?dl=0 Segnala
Inviato Settembre 17, 201411 anni comment_361913 Direi che sai fare le pedaliere!!! Molto bella comunque. Bravissimo. PS. Il Volume che pot monta? Segnala
Inviato Settembre 17, 201411 anni Autore comment_361917 Direi che sai fare le pedaliere!!! Molto bella comunque. Bravissimo. PS. Il Volume che pot monta? Grazie per l'apprezzamento Lino. quello in foto è un 250k... aspetto di procurarmene uno da 25k per le comparazioni ad orecchio.. a voler capire la teoria delle impedenze nei vari scenari possibili è roba da mal di testa comunque in pole position c'è l'uso come EXP pedal. Segnala
Inviato Settembre 17, 201411 anni comment_361919 Ok, per questo te lo chiedevo. Se lo usi come EXP allora va bene lo stesso. Nel caso debba rimanere in quella posizione come master ti dico 25K visto che hai un segnale bufferizzato a monte Segnala
Inviato Settembre 17, 201411 anni Autore comment_361930 come master ti dico 25K visto che hai un segnale bufferizzato a monte Non è così semplice perchè tra buffer e pedale volume ci sono altri circuiti che possono supporre di aspettarsi un alta impedenza di ingresso nel pedale successivo e invece trovano il 25k.... (questo spiegherebbe il motivo per cui qualcuno sperimenta un resa migliore con il 250k anche dopo i buffers.....) da mal di testa come dicevo Segnala
Inviato Settembre 17, 201411 anni comment_361939 Pedaliera impeccabile, Henry oltre ad avere una manina notevole sa scegliere bene i suoi pedaletti. C'è anche un tocco di spregiudicatezza, la presenza del chorus controverso fa capire che non gli frega una mazza della moralità Segnala
Inviato Settembre 17, 201411 anni comment_361949 Non è così semplice perchè tra buffer e pedale volume ci sono altri circuiti che possono supporre di aspettarsi un alta impedenza di ingresso nel pedale successivo e invece trovano il 25k.... (questo spiegherebbe il motivo per cui qualcuno sperimenta un resa migliore con il 250k anche dopo i buffers.....) da mal di testa come dicevo Aspetta, se parliamo del segnale diretto della chitarra e i pedali sono tutti true bypass, a pedali spenti non vi sono cambi di impedenze. Dunque il 25K è giusto. Da accesi, essendo pedali di gain, dunque sostanzialmente è come se fossero dei pre, rinforzano il segnale della chitarra con impedenze di uscite relativamente basse. Dunque per questo dico un 25K come volume messo in quel punto con quei pedali. Comunque sono aperto ad eventuali smentite Segnala
Inviato Settembre 17, 201411 anni Autore comment_361955 Dimenticavo di dire che il Phase90 non è stock ma ha 2 mod... la R28 e il "vero" true-bypass realizzate da me quando avevo tempo e voglia di dedicarmi a queste cose. Puntualizzo sul true-bypass che sebbene a pedale disalimentato l'MXR stock faccia passare il segnale lasciando supporre un classico true-bypass in realtà il segnale in ingresso risulta sdoppiato in 2 rami dei quali uno va diretto all'uscita e l'altro rimane linkato all'ingresso del circuito creando inutili (e perfettamente udibili) danni al segnale. L'installazione di uno switch full true-bypass purtroppo in questo pedale richiede l'asportazione di parte della scheda per fare spazio... allego una foto per chiunque si volesse cimentare ciao. https://www.dropbox.com/s/qcr4wk29cn7qh5s/IMAG0220.jpg?dl=0 Segnala
Inviato Settembre 17, 201411 anni Autore comment_361962 Cosa fa la modifica R28 sul phase 90? Chiamata anche Script Mod... il risultato è "more warm and vintage sounding" Segnala
Inviato Settembre 17, 201411 anni comment_361963 Dimenticavo di dire che il Phase90 non è stock ma ha 2 mod... la R28 e il "vero" true-bypass realizzate da me quando avevo tempo e voglia di dedicarmi a queste cose. Puntualizzo sul true-bypass che sebbene a pedale disalimentato l'MXR stock faccia passare il segnale lasciando supporre un classico true-bypass in realtà il segnale in ingresso risulta sdoppiato in 2 rami dei quali uno va diretto all'uscita e l'altro rimane linkato all'ingresso del circuito creando inutili (e perfettamente udibili) danni al segnale. L'installazione di uno switch full true-bypass purtroppo in questo pedale richiede l'asportazione di parte della scheda per fare spazio... allego una foto per chiunque si volesse cimentare ciao. https://www.dropbox.com/s/qcr4wk29cn7qh5s/IMAG0220.jpg?dl=0 Sì mi ricordo che non è così solo per il phase90 ma anche per altri pedali MXR. Un falso true bypass. Segnala
Inviato Settembre 17, 201411 anni comment_361985 Non riesco ad accedere al link (problema mio), si tratta di una foto oppure dello schema elettrico? Sarebbe possibile avere lo schema della mod true bypass? Confermo la bontà della R28 mods; sul mio ho dato anche una regolata, ad orecchio, del trimmer interno. Grazie Pearl Segnala
Inviato Settembre 17, 201411 anni Autore comment_361996 non mi pare molto frocia, pollice verso E' un complimento... grazie. Segnala
