Les Paul 3 pickups wiring

[evol]

Ciao a tutti,

da poco ho preso una LP Custom 3pu alla quale sto facendo un makeover completo fra il quale è compreso anche l'upgrade dei pots e un nuovo wiring.

La chitarra come mi è arrivata era configurata con due volumi e due toni uno dei quali con push-pull per attivare il pu centrale in tutte le 3 posizioni. Non era comunque il wiring originale di fabbrica e nella case ho anche trovato il selettore per 3 pu, immagino perché nella configurazione orginale il pu centrale fosse sempre attivo (o solo con il pu del ponte).

Ora la vorrei ricablare con tre volumi indipendenti e un master tone ma non trovo un wiring diagram che mi convinca, specialmente per il fatto che vorrei seguisse le specs '50.

Di questo che ne dite?



[Mirko]

Vince, ma non ti conviene il classico con manico, manico+ponte, ponte? Avevo provato quello a tre volumi su una sg (la padella) ma non mi convinceva

Utilizzo tapatalk, pino mi ha rubato topafinder ma non lo Sa usare, restituiscilo please

[evol]

Sai dove posso trovare il wiring giusto e qualche foto di vano pots e switch?



Su questa 59 originale pare che ponte e centrale siano cablati direttamente sullo stesso piedino del pot

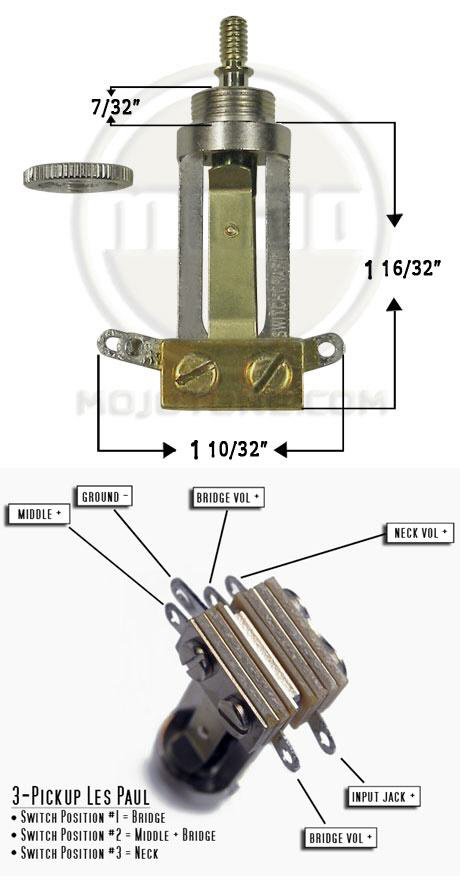

ma lo switch? E' come questo?

[Mirko]

Vince,



allora, vano potenziometri confermo che il cablaggio è assolutamente normale con l'unica differenza che il pickup al centro si cabla nello stesso piedino del pickup al ponte.



PEr lo switch non ti so dire....magari poi la apro e controllo se ti serve

[evol]

Vince,



allora, vano potenziometri confermo che il cablaggio è assolutamente normale con l'unica differenza che il pickup al centro si cabla nello stesso piedino del pickup al ponte.



PEr lo switch non ti so dire....magari poi la apro e controllo se ti serve



Mirko gentilissimo come sempre!
