Allora, premessa: non ci capisco una mazzafionda di elettronica.



Anni fa vidi (ma nemmeno mi ricordo dove, avevo ancora i capelli, per dire) una specie di looper fatto da tre jack: un input, un output, e un jack stereo che consentiva di collegare in maniera volante un pedale esterno con un cavo a Y. In buona sostanza la particolarità era che questa scatolina se non aveva un cavo pluggato nel jack stereo faceva passare il segnale da IN a OUT, mentre inseriva in catena qualsiasi pedale una volta collegato con un cavo Y al jack stereo stesso.



Qualcuno ha idea di come si realizzi una robina del genere? Mi servirebbe da mettere sotto la board e usarlo per pluggare alla bisogna un pedale volume.



Grazie

ciao! io ne metto uno in ogni mia pedaliera, è molto semplice da realizzare. Inoltre nei miei aggiungo un buffer escludibile, per ogni evenienza. Io lo metto dopo distorsori e overdrive e prima di modulazioni delay e rev.

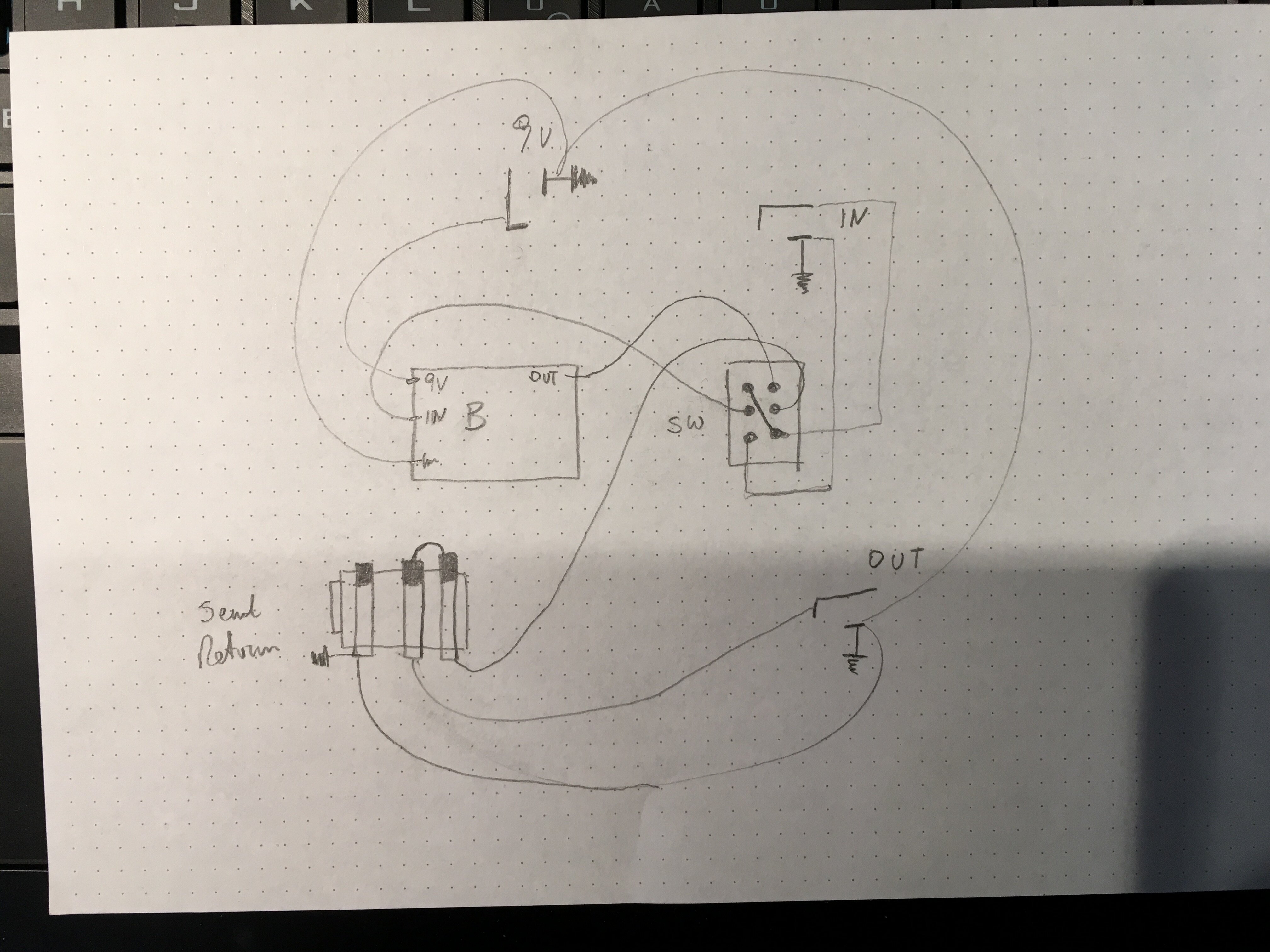

questo è lo schema che utilizzo, disegnato con i potentissimi software che uso per le mie creazioni.

51 minuti fa, ago dice:

questo è lo schema che utilizzo, disegnato con i potentissimi software che uso per le mie creazioni.

Grazie! E se volessi farne uno senza switch e buffer? Cioè uno scatolotto grezzo con tre jack e bona?

Semplicissimo, togli lo switch e il buffer: il segnale entra nell'In, arriva al jack stereo (che deve essere simile a questo https://www.musikding.de/63mm-Stereo-jack-isolated-solder-Amphenol ) e poi segui lo schema.



4 minuti fa, ago dice:

Semplicissimo, togli lo switch e il buffer: il segnale entra nell'In, arriva al jack stereo (che deve essere simile a questo https://www.musikding.de/63mm-Stereo-jack-isolated-solder-Amphenol ) e poi segui lo schema.





Grazie, devo solo capire proprio praticamente come fare le connessioni tra i 3 jack (so fare le saldature ma non ho idea del senso con cui farle, per farci capire, sono tipo una scimmia) e poi finalmente mi sarò tolto uno sfizio che non so quanti anni sono che ho in testa.

3 minuti fa, StratoBobbb dice:



Grazie, devo solo capire proprio praticamente come fare le connessioni tra i 3 jack (so fare le saldature ma non ho idea del senso con cui farle, per farci capire, sono tipo una scimmia) e poi finalmente mi sarò tolto uno sfizio che non so quanti anni sono che ho in testa.

non te lo faccio sappilo 😂

3 minuti fa, Jimmy dice:

non te lo faccio sappilo 😂



Onestamente con tutte la rottura di palle che ti sto regalando non te l'avrei mai chiesto.

3 minuti fa, StratoBobbb dice:



Onestamente con tutte la rottura di palle che ti sto regalando non te l'avrei mai chiesto.

E' la cosa piu' scema 😂😂

Se riesco, appena vado in studio, ti faccio una foto di uno già fatto, è veramente basilare, la cosa più difficile sarà fare i buchi nel box (ma credo che ne vendano persino di già forati alla bisogna.)

8 minuti fa, ago dice:

Se riesco, appena vado in studio, ti faccio una foto di uno già fatto, è veramente basilare, la cosa più difficile sarà fare i buchi nel box (ma credo che ne vendano persino di già forati alla bisogna.)

Guarda, se riuscissi mi faresti un favore. Con il saldatore avevo fatto una discreta manualità, ma capirci la logica dietro non è mai stata cosa sulla quale mi sono applicato. Così come, per realizzare un cavo a Y non so come dovrei fare le saldature dei poli positivi e negativi sui contatti del jack stereo. Sono un analfabeta.

13 ore fa, ago dice:

questo è lo schema che utilizzo, disegnato con i potentissimi software che uso per le mie creazioni.



E' l'ultima versione di ORCAD? Me la passi?
