Ciao a tutti ragazzi, vi spiego brevemente il problema, ma se qualche buon’anima che ne capisce qualcosa avesse bisogno di maggiori dettagli, domandi pure.
allora, sono appena stato in Italia e ho comprato gli “ultimi” pezzi per la pedaliera che sto progettando da un paio di anni.
I pedali che devono essere alimentati sono: Eventide H90, Boss gt 1000 core, valeton gp5.

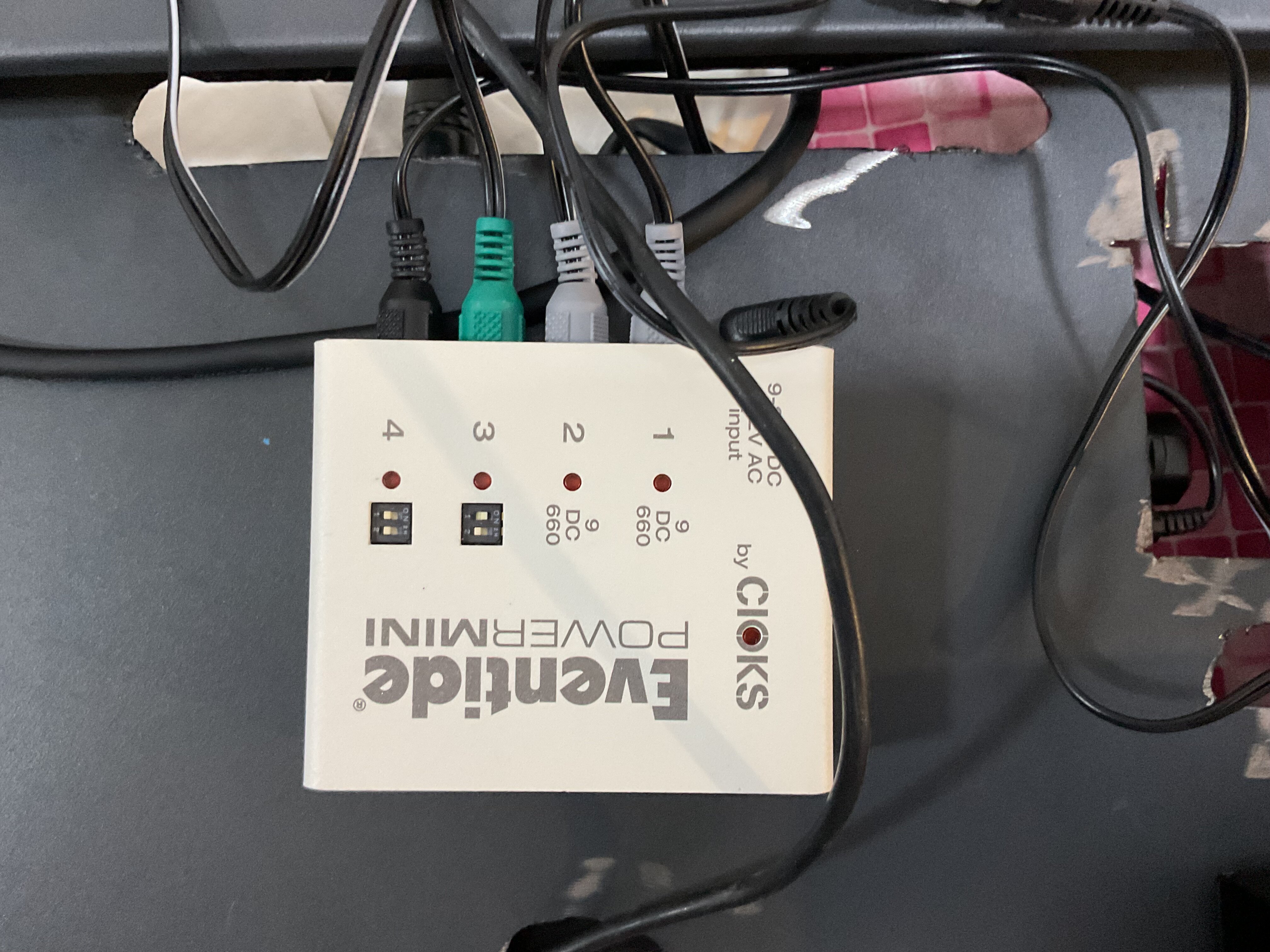

tramite mille ricerche, ho optato per alimentare tutto con un Eventide Cioks power mini (4 uscite, 2 a 9 volt, 2 a scelta multipla a 9, 12, 15 e 18 volts).
le due uscite a 9 sono unite con un cavo parallel per alimentare il gt1000 core. L’uscita 3 è settata a 12 volt per eventide H90. Uscita 4 a 9 volt per Valeton. Provo ad accendere tutto e ne boss ne Eventide riescono a fare il boot, lampeggiano e tergiversano. Valeton non finge nemmeno di accendersi.

provo a staccare Eventide e boss si accende, valeton no. Riattacco Eventide e stessa scena di prima, boss lampeggia, eventide nemmeno e valeton nulla.


ho paura di riattaccare tutto, non vorrei rovinare qualcosa. Qualcuno ha qualche idea? Forse la corrente a casa mia non è sufficiente? Non ho modo di verificare. Ho l’alimentatore per l’eventide power mini non è sufficiente? (Mi è stato consigliato in un noto negozio di Verona, che me lo ha venduto.)

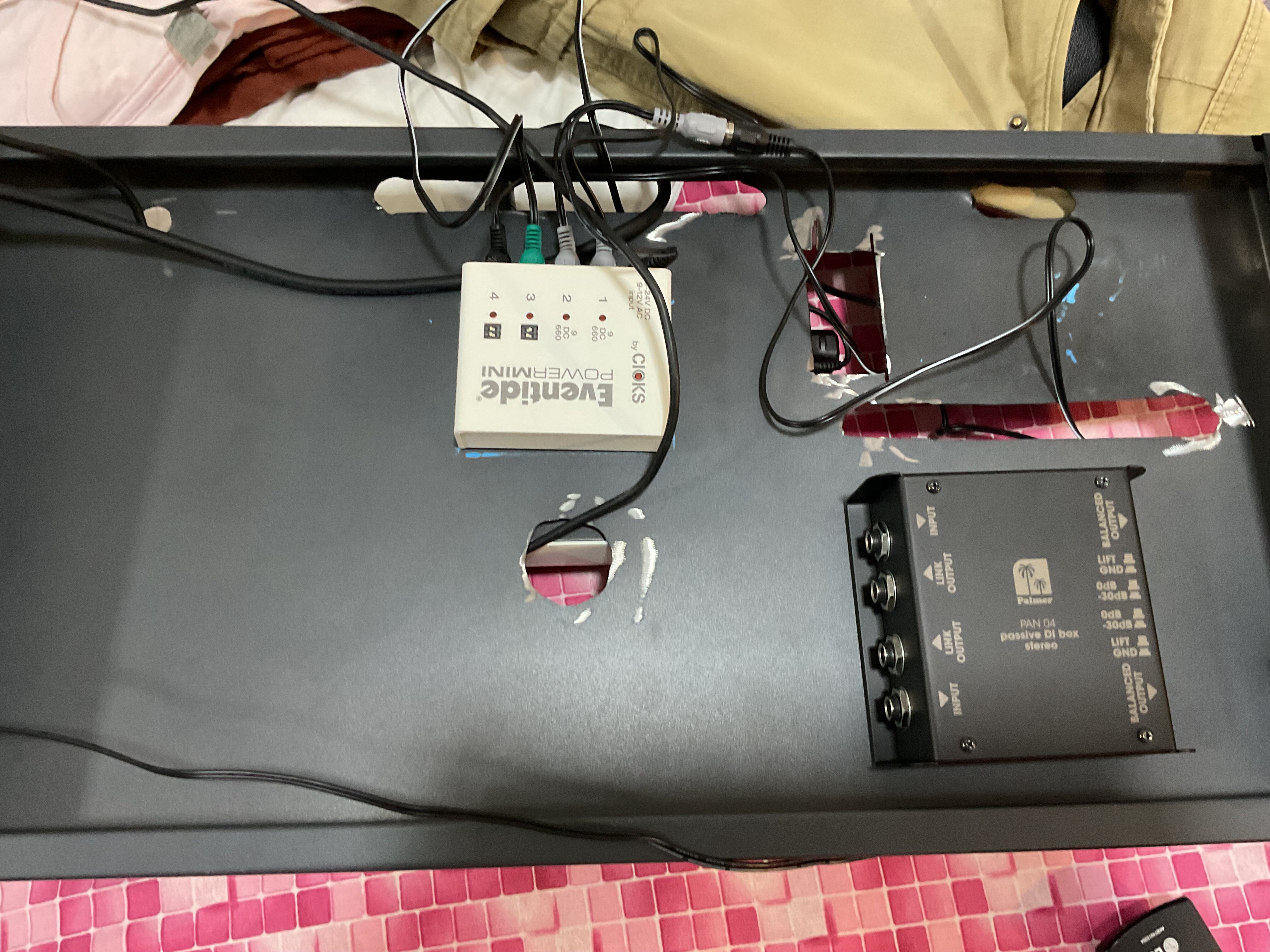

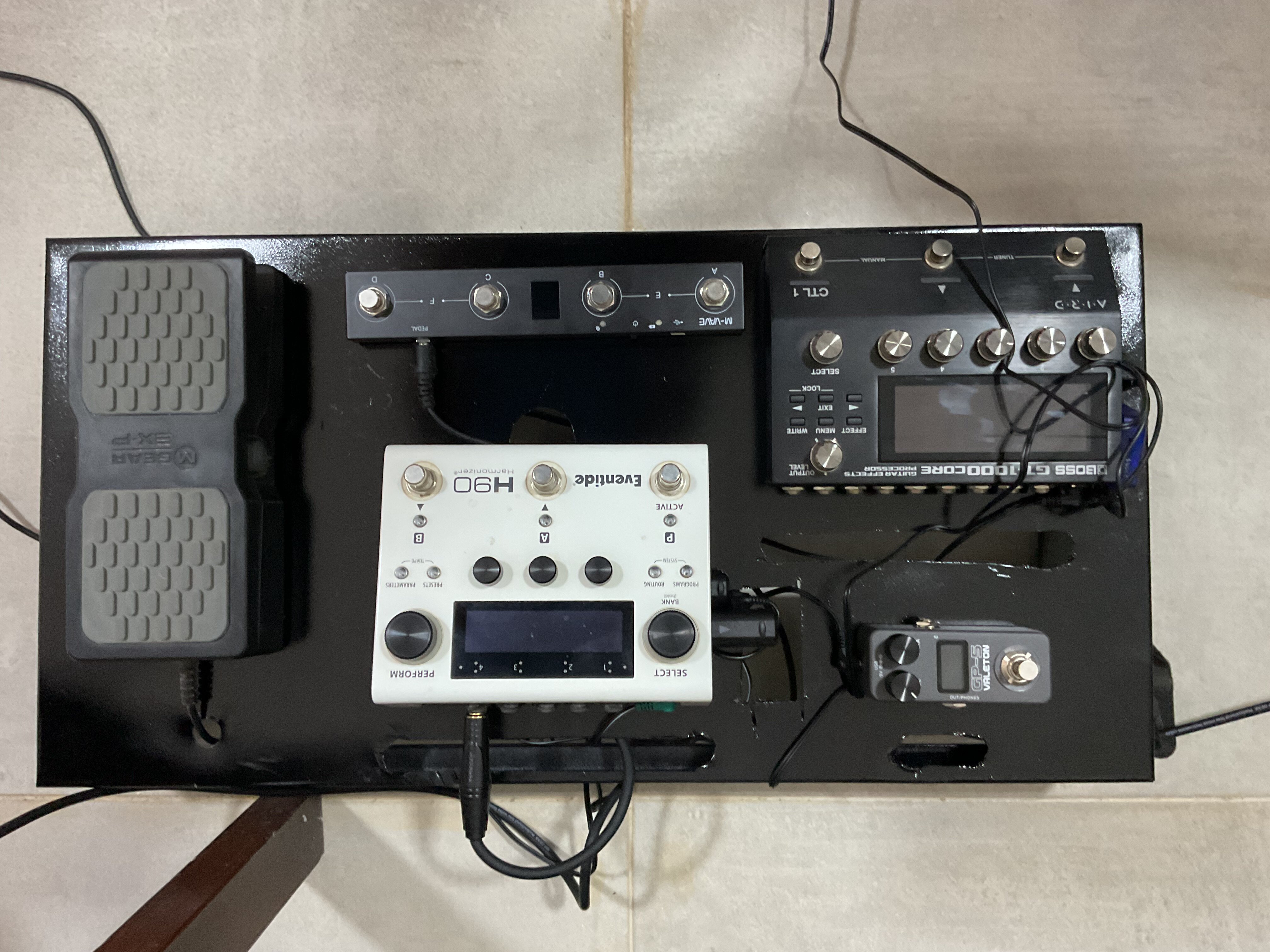

allego un paio di foto…



Grazie a chiunque mi voglia aiutare. Se devo cambiare sezione del post, prego gli admin di spostarlo o dirmi dove posso rimetterlo.

Così al volo direi che i multieffetti devono essere alimentati con gli alimentatori originali forniti. Oserei dire punto.

Non so, il web ed i forum sono pieni di gente che dice di alimentare con profitto anche i multieffetto tramite questi congegni. Vista la qualità, almeno presunta, di quello che sto usando, mi viene da pensare che sbaglio qualcosa io. Non ho detto che vivo a Capo Verde, Africa. So per certo che la corrente erogata dall’operatore non è quella dichiarata. Purtroppo non ho modo di verificare a breve questa tesi. In buona sostanza, mi sembra ad occhio che ci sia a monte una mancanza di elettricità a monte. Domani provo a mettere il tutto sotto stabilizzatore.

7 ore fa, Leoelle dice:

Ciao a tutti ragazzi, vi spiego brevemente il problema, ma se qualche buon’anima che ne capisce qualcosa avesse bisogno di maggiori dettagli, domandi pure.
allora, sono appena stato in Italia e ho comprato gli “ultimi” pezzi per la pedaliera che sto progettando da un paio di anni.
I pedali che devono essere alimentati sono: Eventide H90, Boss gt 1000 core, valeton gp5.



tramite mille ricerche, ho optato per alimentare tutto con un Eventide Cioks power mini (4 uscite, 2 a 9 volt, 2 a scelta multipla a 9, 12, 15 e 18 volts).
le due uscite a 9 sono unite con un cavo parallel per alimentare il gt1000 core. L’uscita 3 è settata a 12 volt per eventide H90. Uscita 4 a 9 volt per Valeton. Provo ad accendere tutto e ne boss ne Eventide riescono a fare il boot, lampeggiano e tergiversano. Valeton non finge nemmeno di accendersi.

provo a staccare Eventide e boss si accende, valeton no. Riattacco Eventide e stessa scena di prima, boss lampeggia, eventide nemmeno e valeton nulla.


ho paura di riattaccare tutto, non vorrei rovinare qualcosa. Qualcuno ha qualche idea? Forse la corrente a casa mia non è sufficiente? Non ho modo di verificare. Ho l’alimentatore per l’eventide power mini non è sufficiente? (Mi è stato consigliato in un noto negozio di Verona, che me lo ha venduto.)

allego un paio di foto…



Grazie a chiunque mi voglia aiutare. Se devo cambiare sezione del post, prego gli admin di spostarlo o dirmi dove posso rimetterlo.

Semplicemente la corrente totale non basta per tutti gli effetti collegati.

Considera che l’H90 di spunto (cioè all’accensione ) assorbe quasi 600mA a 12volt mentre il tuo alimentatore a 12volt fornisce circa 500mA. Si questo alimentatore è troppo piccolo per le tue apparecchiature.

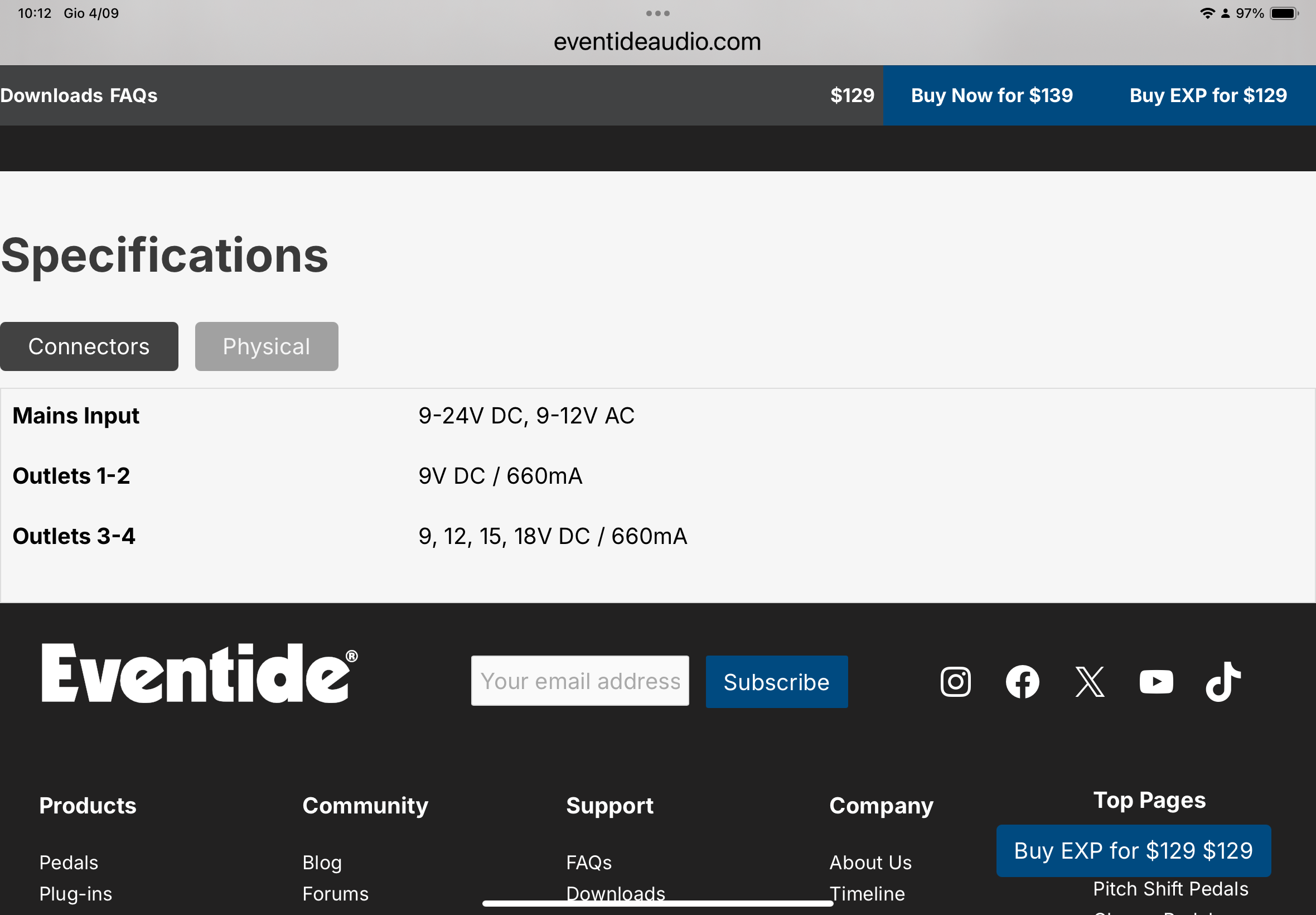

Sì, hai assolutamente ragione. Gli amperaggi veri sono scritti sulle istruzioni cartacee arrivate con il prodotto. Invece sul sito eventide, alla pagina del prodotto c’è scritto questo:



Mi tocca inventare qualcos’altro per evitare che escano troppi cavi dalla pedaliera. Pazienza. Grazie dell’aiuto.

2 ore fa, Leoelle dice:

Mi tocca inventare qualcos’altro per evitare che escano troppi cavi dalla pedaliera. Pazienza. Grazie dell’aiuto.

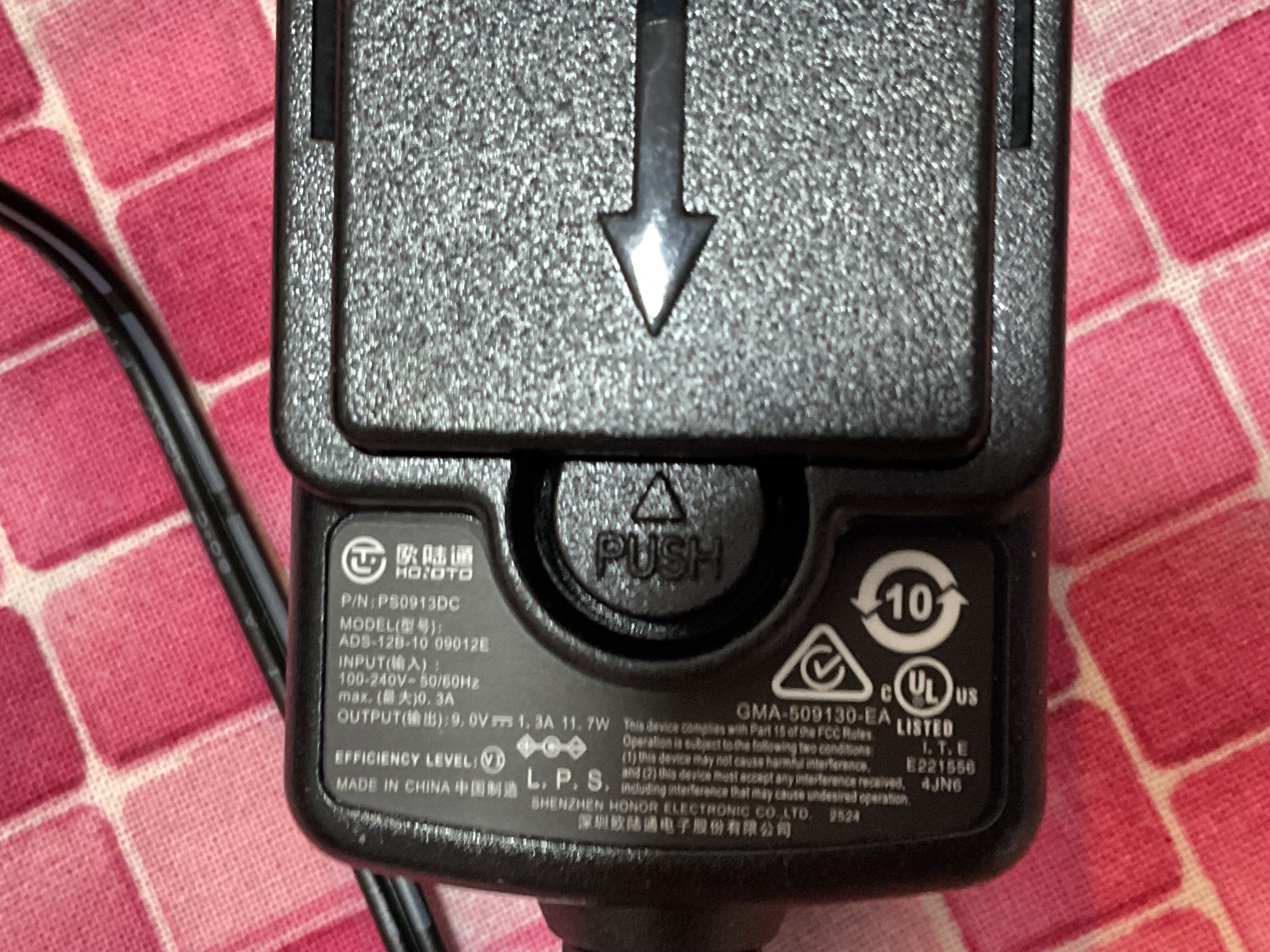

Se mandi la foto degli alminentatori originali ti aiuto io a trovare qualcosa. con le specifiche originali possiamo sicuramente essere certi di quello che sitiamo facendo. nella foto c e solo un alimentatore. e apparte il valeton che dovrebbe assorbire 100mA su 9volt manca l'H90? quello in foto è un alimentatore da 9v x 1300mA piuttosto grande.

1 ora fa, Bovles dice:

Se mandi la foto degli alminentatori originali ti aiuto io a trovare qualcosa. con le specifiche originali possiamo sicuramente essere certi di quello che sitiamo facendo. nella foto c e solo un alimentatore. e apparte il valeton che dovrebbe assorbire 100mA su 9volt manca l'H90? quello in foto è un alimentatore da 9v x 1300mA piuttosto grande.

Sì, quello è l'alimentatore che mi è stato suggerito in negozio per alimentare propriamente l'eventide Power mini. Ti ringrazio per l'aiuto, quando arrivo a casa ti mando le foto degli alimentatori originali dell' H90 e del gt1000.

N.B.: scollegando H90, gt1000 e valeton si accendono senza problemi. Forse mi basta solo collegare separatamente H90. Ma preferirei un alimentatore unico...

Si capiamo l’H90 quanto assorbe.

Vi lascio qualche risorsa:

https://stinkfoot.se/power-list

https://stinkfoot.se/power-supplies



qui trovate tutti i dati che vi servono.

L’ H90 funziona regolarmente anche con 500 mA a 12 V. Lo uso però con il cioks DC7.
Prova a collegare solo l’ H90, vedrai che funziona

Secondo me il problema sta nell’alimentatore del power mini che è limitato a 1300 mA totali.
Il Power mini ha in teoria 4 uscite da 660 mA che in totale fanno 2640 mA.
Se lo alimenti a 9 V gli devi dare almeno 3 A (3000 mA).


Inviato dal mio iPhone utilizzando Tapatalk

1 ora fa, ago dice:

Vi lascio qualche risorsa:

https://stinkfoot.se/power-list

https://stinkfoot.se/power-supplies



qui trovate tutti i dati che vi servono.

Grazie mille.

2 ore fa, Bovles dice:

Si capiamo l’H90 quanto assorbe.

Queste sono le foto degli alimentatori originali, ovviamente la prima è del gt1000 e la seconda del h90.





1 ora fa, SoldOut dice:

L’ H90 funziona regolarmente anche con 500 mA a 12 V. Lo uso però con il cioks DC7.
Prova a collegare solo l’ H90, vedrai che funziona

Secondo me il problema sta nell’alimentatore del power mini che è limitato a 1300 mA totali.
Il Power mini ha in teoria 4 uscite da 660 mA che in totale fanno 2640 mA.
Se lo alimenti a 9 V gli devi dare almeno 3 A (3000 mA).


Inviato dal mio iPhone utilizzando Tapatalk

Questa è un’ottima idea. Probabilmente se propriamente alimentato il power mini riesce a suddividere i carichi sufficientemente. Grazie, questa è una via che va approfondita.

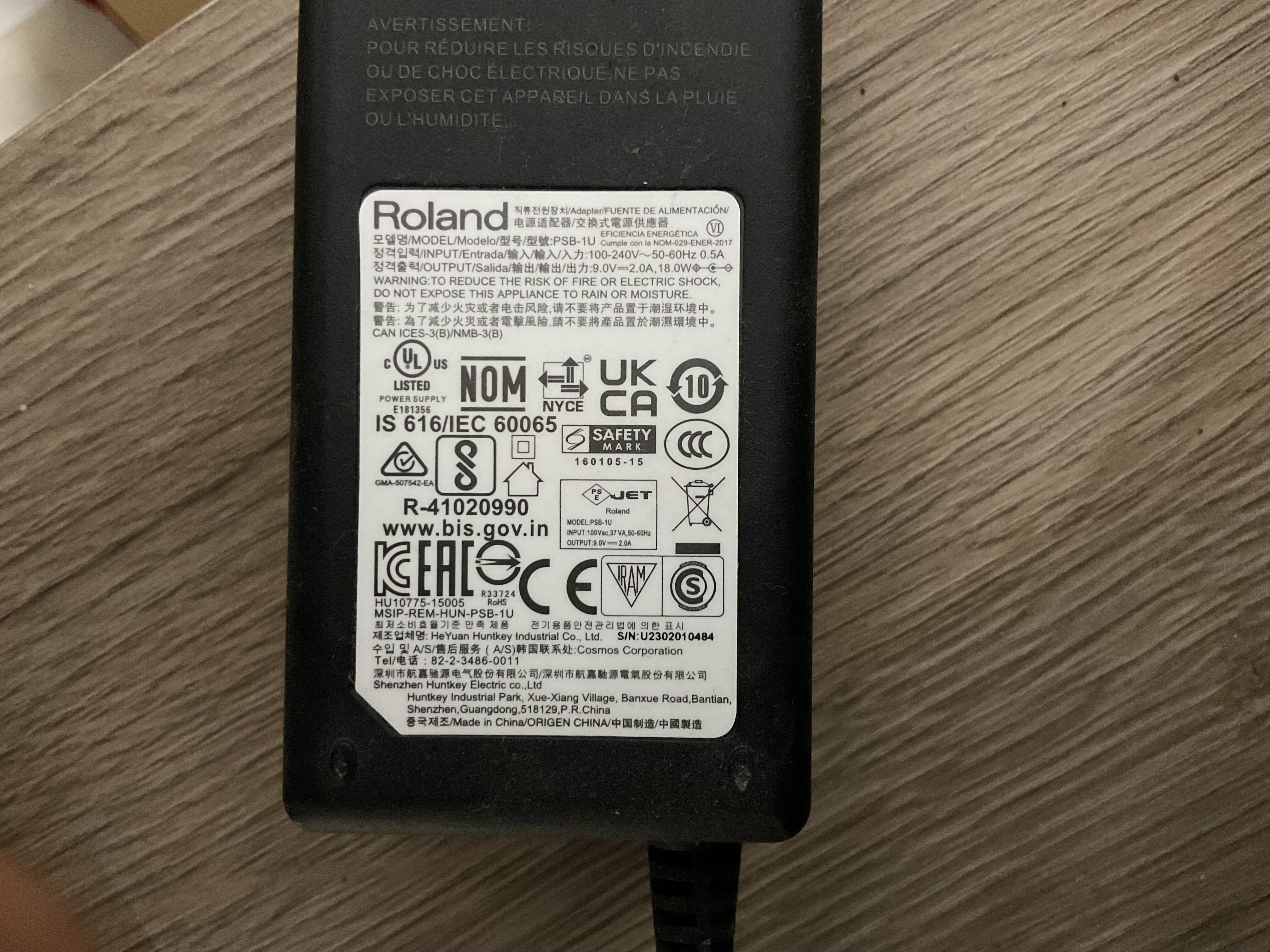

Eccoci allora il roland mi sembra di leggere 2000mA su 9volt

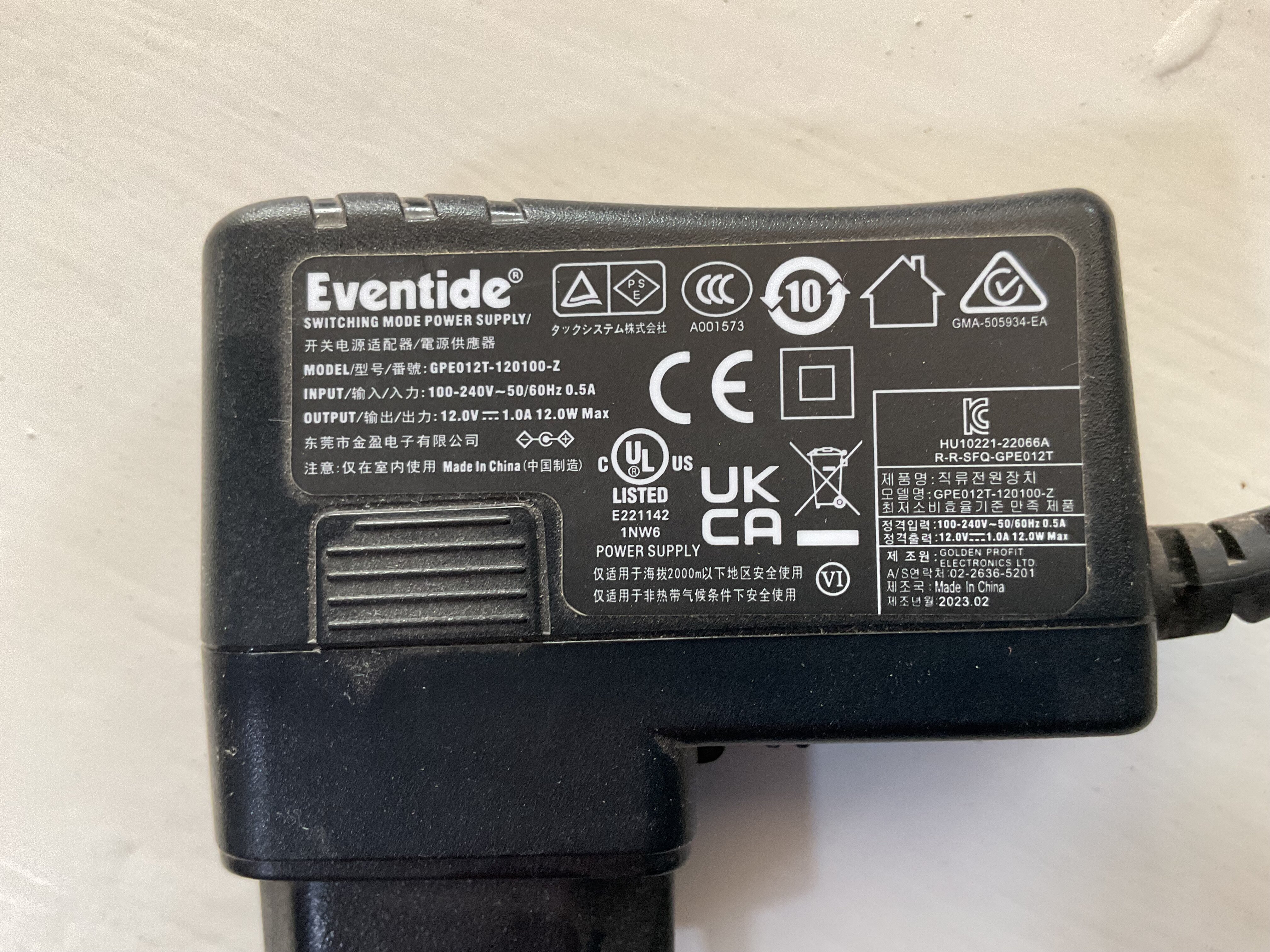

Mentre H90 è 1000mA su 12volt



e quindi decisamente questo alimentatore ciocks è sottodimensionato per le tue esigenze.



provo a vedere se si trova qualcosa di buono per questa tua configurazione.



1 ora fa, Leoelle dice:

Questa è un’ottima idea. Probabilmente se propriamente alimentato il power mini riesce a suddividere i carichi sufficientemente. Grazie, questa è una via che va approfondita.

Un aggeggio così potrebbe funzionare?



https://www.amazon.it/Adattatore-Alimentazione-100-240V-Trasformatori-Portatili/dp/B0CDBBK3Y5 ?



la mia paura è di bruciare il tutto, ma sembra corrispondere alle caratteristiche necessarie… Altrimenti devo prendere l’originale ma costa più del doppio e non arriverebbe in Italia in tempo per i miei figli portarmelo giù

5 minuti fa, Bovles dice:

Eccoci allora il roland mi sembra di leggere 2000mA su 9volt

Mentre H90 è 1000mA su 12volt



e quindi decisamente questo alimentatore ciocks è sottodimensionato per le tue esigenze.



provo a vedere se si trova qualcosa di buono per questa tua configurazione.



Grazie. Ma il gt1000 usa 670 mA a 9 Volt, ed l’90 collegato ad una uscita a 12 volt senza altra roba collegata si accende e lavora… forse davvero potrei farcela. Comunque vedi anche tu se trovi qualcosa, mi faresti un grande favore

Un aggeggio così potrebbe funzionare?

https://www.amazon.it/Adattatore-Alimentazione-100-240V-Trasformatori-Portatili/dp/B0CDBBK3Y5 ?

la mia paura è di bruciare il tutto, ma sembra corrispondere alle caratteristiche necessarie… Altrimenti devo prendere l’originale ma costa più del doppio e non arriverebbe in Italia in tempo per i miei figli portarmelo giù

Visto che hai già disponibile l’alimentatore del boss gt1000, che ha 9V e 2A di uscita prova ad usare quello per alimentare il power mini. Magari 2 A sono sufficienti per tutto.


Inviato dal mio iPhone utilizzando Tapatalk

55 minuti fa, SoldOut dice:

Visto che hai già disponibile l’alimentatore del boss gt1000, che ha 9V e 2A di uscita prova ad usare quello per alimentare il power mini. Magari 2 A sono sufficienti per tutto.


Inviato dal mio iPhone utilizzando Tapatalk

Oh mio Dio… avevo pensato di usare l’alimentatore dell’H90 perché ho pensato Eventide e Eventide devono andare bene, poi ho guardato le specifiche e ho visto che aveva anche meno amperaggio. E ho lasciato perdere. Ho visto il tuo commento e ho provato.

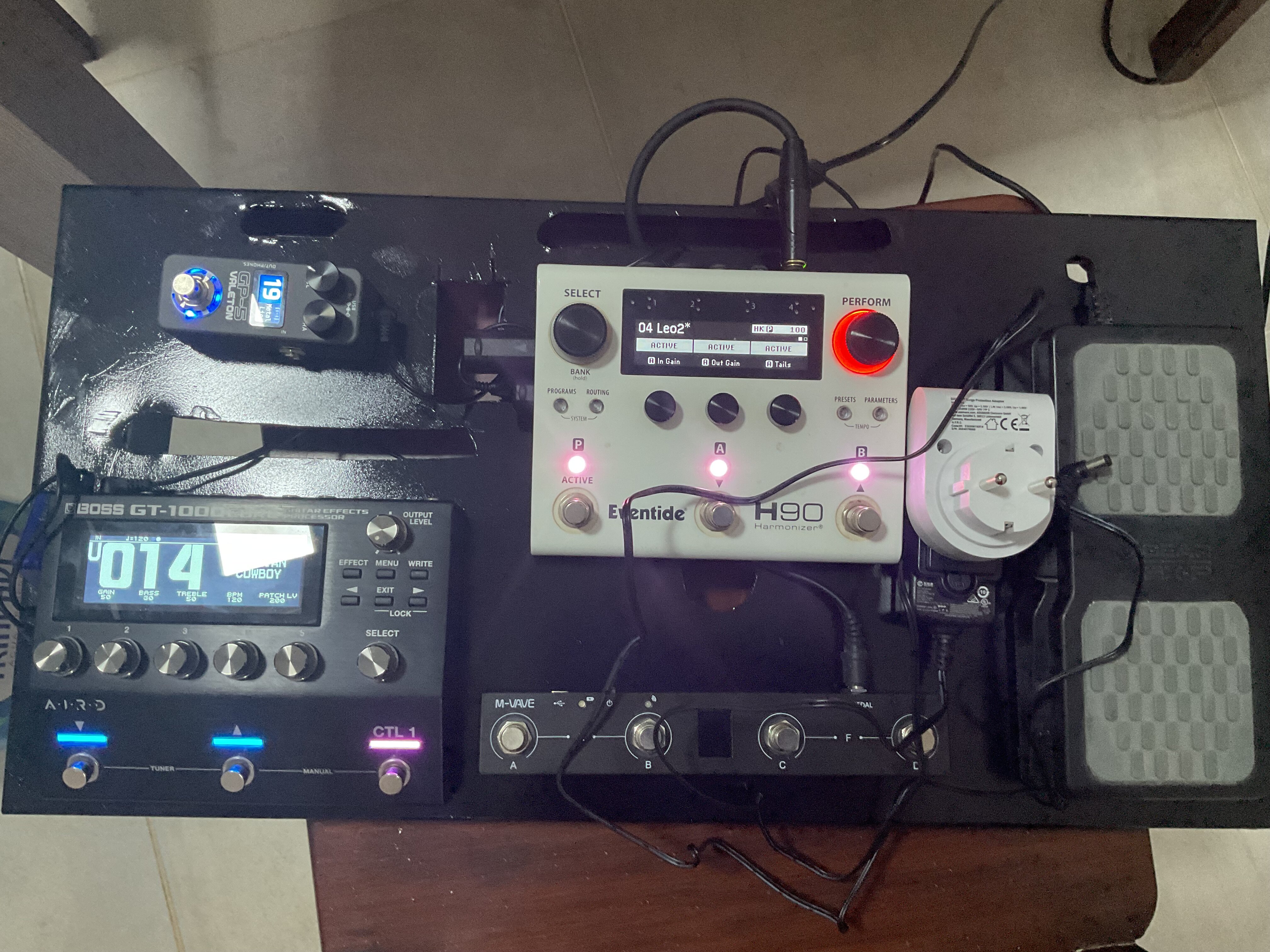

Ecco il risultato:





FUNZIONA TUTTO!!! Adesso provo a cablare il tutto, trascurando il midi per ora e vediamo come va! Fantastico, mi hai veramente aiutato!

Grazie mille SoldOut e grazie a tutti che mi avete dato una mano! Quando riesco a far funzionare il tutto vi racconto dei motivi che mi hanno portato a questo setup semi-definitivo! Grazie di nuovo a tutti!

L'alimentatore dell'eventide è poco, considera che mediamente si sovradimensiona del doppio per evitare problemi in casi di carichi fittizi. Quello che avevi preso non andava bene perchè nelle singole uscite non erogava abbastanza corrente



• 4 uscite isolate: 2 da 9v 660ma, 2 con voltaggi regolabili da 9, 12, 15 o 18 V (Corrente erogabile: 660ma a 9v, 500ma a 12v, 400ma a 15v, 330ma a 18v)

Il boss ciuccia sui 600 e sull'ampere l'eventide. Con il valetone sei con altri 100 mA. Ti servirebbe un alimentatore da 3A almeno
